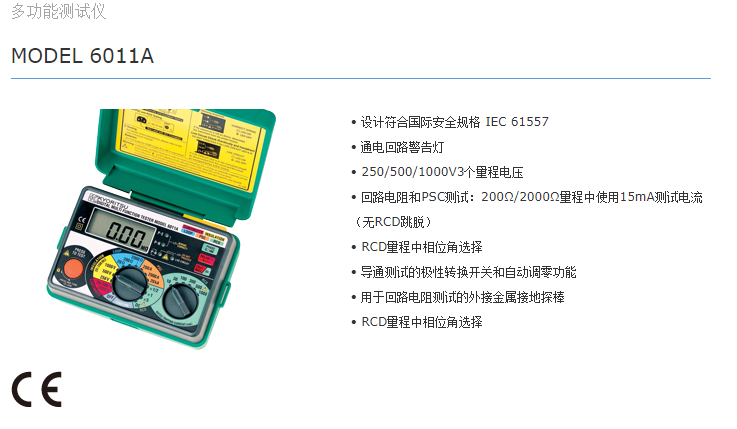

日本共立MODEL 6011A 多功能测试仪

主页 » 多功能测试仪 » 日本共立MODEL 6011A 多功能测试仪

导通测试
测量范围	20/200/2000Ω (自动量程)
开路电压	>6V
短路电路	>200mA DC
精确度	±(1.5%rdg+3dgt)
绝缘电阻测试
测量范围	20/200MΩ (自动量程)
测试电压	250V 500V 1000V DC
开路电压	250V+40%-0% 500V+30%-0% 1000V+20%-0%
额定电流	> 1mA
精确度	±(1.5%rdg+3dgt)
回路阻抗测试
额定电压	230V AC +10%-15% [50Hz]
测量范围	100 – 250V AC [50Hz]
阻抗范围	20/200/2000Ω
测试电流	25A (20Ω) 15mA (200Ω) 15mA (2000Ω)
精确度	20Ω ±(3%rdg +4dgt) 200Ω ±(3%rdg +8dgt) 2000Ω ±(3%rdg +4dgt)
PSC测试
额定电压	230V AC +10%-15% [50Hz]
PSC量程	200A (15mA 测试电流) 2000A (25A 测试电流) 20kA (25A 测试电流)
精确度	PSC的精度来自于测量的回路阻抗规范和测量电压规范
RCD测试
额定电压	230V AC +10%-15% [50Hz]
跳脱电流设置	RCD × 1/2 : 10,30,100,300,500,1000mA RCD × 1 : 10,30,100,300,500,1000mA RCD × 5 : 10,30,100,300mA (在量程5内最大电流为1A)
跳脱电流时间	RCD × 1/2 × 1: 2000ms RCD fast: 50ms
精确度	跳脱电流 230V时的测试电流+10%-0% 跳脱时间 ±(1%rdg + 3dgt)

安全标准	IEC 61010-1 CAT III 300V 污染度 2 IEC 61557
电池	LR6 (1.5V) × 8
外形尺寸	130(L) × 183(W) × 100(D)mm
重量	约 1100g.
附件	*KAPM10(测试线) 7122B (测试线) 7132A (测试线) 线袋 9121 (肩带) 电池LR6 (1.5V) × 8 使用说明书
可选件	7133B (测试线)
